Обмерные работы — это комплекс измерений для определения точных геометрических параметров зданий, сооружений, помещений. Результат — набор чертежей, планов, схем, отражающих реальное состояние. Такая деятельность становится основой для проектирования, реконструкции, реставрации, решения имущественных споров. В [[+sd.city_r]] проведение обмеров — обязательный этап при согласовании большинства перепланировок. Точные данные позволяют избежать ошибок на последующих стадиях, служат базой для любых архитектурных, конструктивных решений.

Основные виды обмерных работ

Существует три направления, различающихся по цели и методике:

Архитектурные обмеры

Нацелены на фиксацию архитектурно-конструктивных особенностей: размеры помещений, высоты, расположение проемов, детали декора. Это основа для проектов реконструкции, реставрации, дизайна интерьеров. Включает фиксацию фасадов и инженерных систем, скрытых в конструкциях.

Геодезические обмеры (геодезический метод измерений)

Ориентированы на привязку сооружения к местности, определение его координат, абсолютных высотных отметок. Выявляют крены, деформации, отклонения от вертикали. Критически важны при анализе осадки здания, контроле строительства, создании генплана участка.

Фотограмметрические обмеры

Выполняются на основе серий фотографий со специальной обработкой. Позволяют быстро зафиксировать сложные поверхности, элементы в труднодоступных местах. Метод эффективен для обследования исторических памятников, деталей сложной формы, когда физический контакт нежелателен.

Практические методы измерений и оборудование

Выбор метода зависит от требуемой точности, сложности поставленной задачи:

• Ручной (натурный) способ замера: Используется рулетка, лазерный дальномер, уровень. Применим для простых помещений, но подвержен повышенной погрешности.
• Геодезический метод: Задействует тахеометры, нивелиры, GPS-оборудование. Обеспечивает высокую точность для крупных строений, внешних контуров.
• Фотограмметрический метод обмера: Требует профессиональной камеры, специального ПО для построения 3D-моделей по снимкам.

Эксперты в данной области комбинируют подходы. Контроль точности на всех этапах — обязательное условие качества. Автоматизированное построение чертежей ускоряет процесс, снижает стоимость услуги.

Современные технологии в обмерных работах

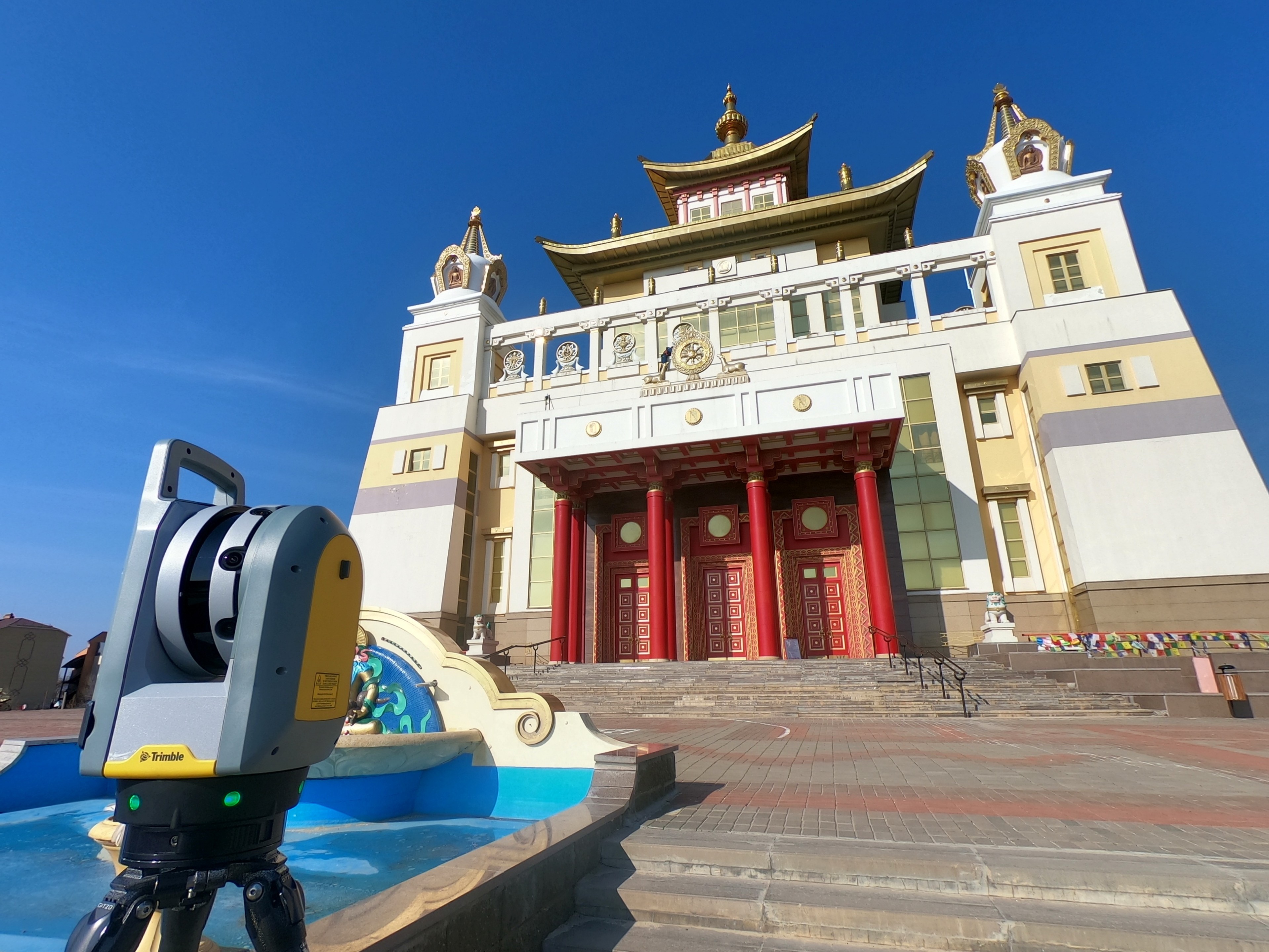

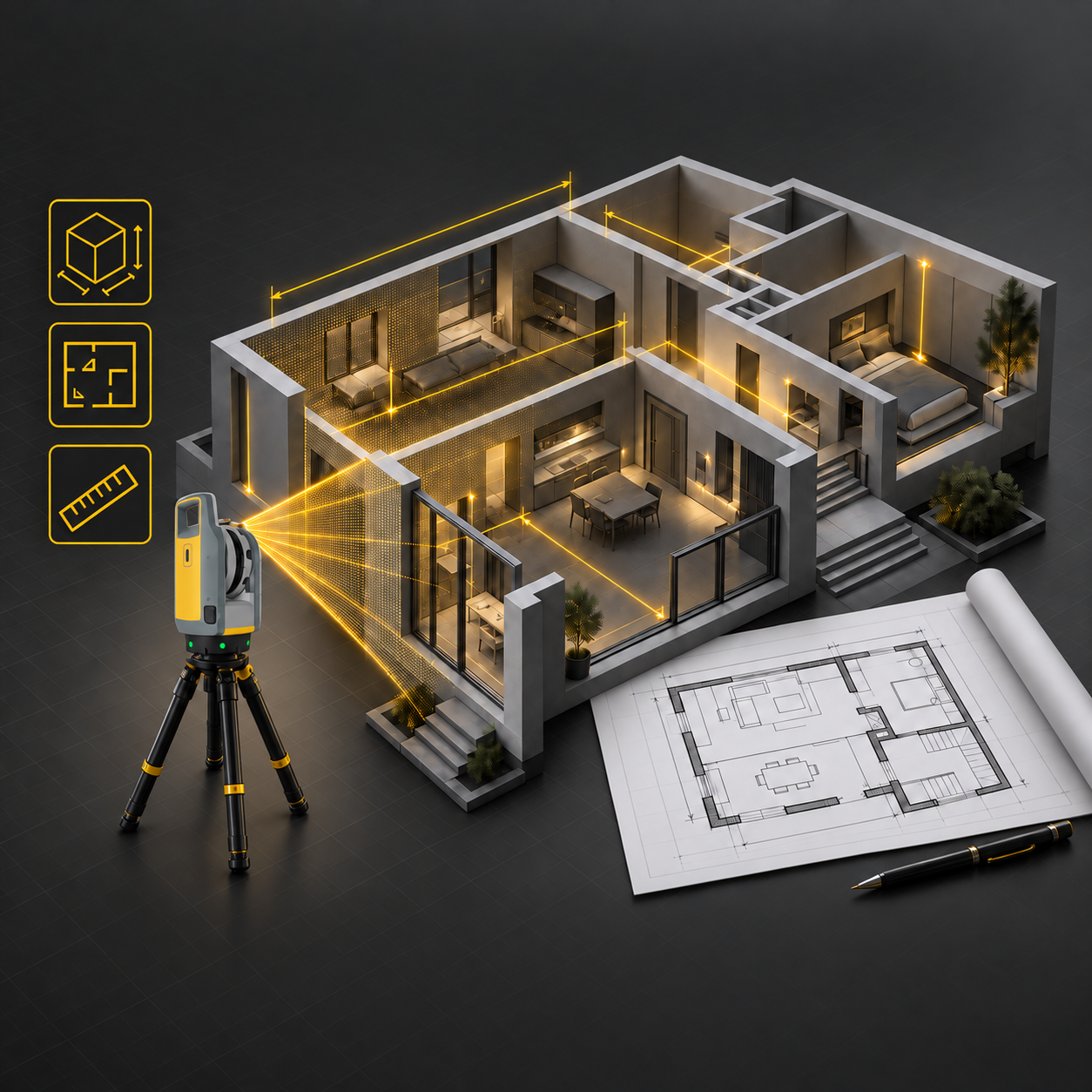

Лазерное сканирование зданий — технологический прорыв в сфере обмеров. 3D-сканер быстро создает «облако точек» — детальную цифровую копию строения. Метод применим для сложных промышленных площадок, памятников архитектуры, аварийных конструкций. Главные преимущества:

• Высочайшая скорость и полнота сбора данных. Миллионы точек фиксируются за минуты.
• Безопасность. Позволяет проводить замеры в опасных зонах дистанционно.
• Объективность. Фиксирует все дефекты, кривизну поверхностей.
• Гибкость. На основе облака точек можно получить любые чертежи: планы, разрезы, фасады.

Это основа для автоматизации процесса и создания информационных BIM-моделей. Интеграция данных сканирования в BIM позволяет вести виртуальный мониторинг, планировать ремонты.

Проведение и оформление обмерных работ

Качественные обмеры требуют четкого плана, профессионального исполнения, грамотной обработки данных. Процедура регулируется нормативными требованиями к точности.

Подготовка и этапы выполнения работы

Деятельность делят на последовательные стадии:

1. Подготовка. Изучение архивной документации (при наличии), осмотр, формирование технического задания. Выбор оптимальных методов, составление программы измерений.
2. Полевой этап. Непосредственное проведение измерений на месте с помощью выбранного оборудования. Фиксация дефектов и повреждений, фотодокументирование. Специалисты в [[+sd.city_r]] уделяют внимание безопасности, особенно на действующих производственных площадках.
3. Контроль. Проверка полученных сведений для исключения грубых ошибок, выполнение дополнительных замеров при необходимости.

Обработка измерительных данных и создание документации

Камеральный этап не менее важен, чем полевой. Данные импортируются в специализированное ПО (AutoCAD, Revit, CloudWorx). Создание планов и чертежей помещений проходит в несколько итераций:

1. Очистка информации, увязка измерений.
2. Построение 2D-чертежей или 3D-модели.
3. Составление обмерочных схем с указанием всех размеров, привязок.
4. Формирование итогового пакета документации: поэтажные планы, фасады, разрезы, ведомости площадей.

Обработка в проектных программах минимизирует человеческий фактор, повышает точность.

Значение точности и соблюдение нормативных требований

Точность и погрешность обмеров — ключевой параметр. Неточные замеры ведут к ошибкам в проекте, нестыковкам при монтаже, финансовым потерям. Требования регламентируются ГОСТ Р 21.1101-2013, СП 70.13330.2012 и другими нормами. Допустимые отклонения зависят от типа задач: для внутренних помещений — ±10-50 мм, для геодезической съемки — ±1-5 мм. Оформление обмерной документации должно соответствовать стандартам ЕСКД, быть понятной проектировщикам, архитекторам, органам экспертизы. Отчет включает пояснительную записку с описанием методов, приборов, оценкой точности. Особенно критична точность при проведении замеров для монтажа сложного оборудования, где даже небольшая погрешность недопустима.

Обмерные работы переводят физическое строение в точный цифровой или графический формат. Это фундаментальный процесс, от качества которого зависит успех любого последующего вмешательства: от дизайна до реконструкции. Использование современных технологий, таких как лазерное сканирование, значительно повышает эффективность, снижает сроки. Правильно выполненные обмеры с соблюдением всех нормативов — это не только технические чертежи, но и юридическое обоснование будущих изменений, защита интересов заказчика и гарантия безопасной реализации проекта.
